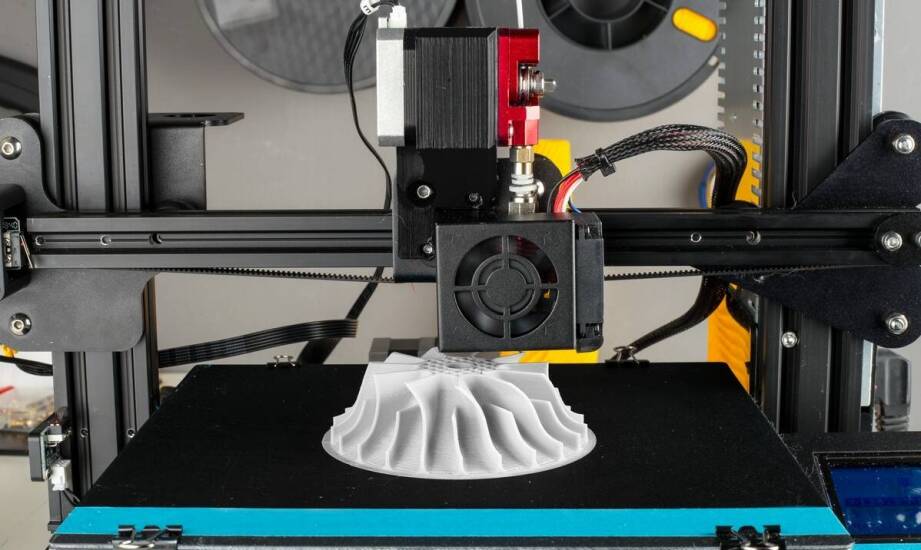

Co trzeba przygotować, żeby złożyć prostą drukarkę FDM w domu

Konstruowanie własnego urządzenia pracującego w technologii FDM w warunkach domowych to ambitne zadanie, które przyciąga wielu pasjonatów. Taki projekt budzi zainteresowanie osób chcących dostosować wymiary pola roboczego do specyficznych potrzeb albo po prostu poznać z bliska mechanikę precyzyjną. Samodzielne złożenie maszyny pomaga obejść ograniczenia tanich urządzeń fabrycznych, do których zalicza się niewielka objętość wydruku oraz brak możliwości szybkiej modyfikacji pod kątem nietypowych materiałów. Zrozumienie zasady działania każdego elementu ułatwia późniejszą diagnostykę usterek.

Podstawowe podzespoły prostej drukarki FDM

Każda prosta drukarka FDM składa się z kilku kluczowych układów, które muszą ze sobą płynnie współpracować. Fundamentem jest rama nośna, osie ruchome wyposażone w odpowiednie prowadnice oraz zestaw precyzyjnych silników krokowych. Rama zbudowana z profili aluminiowych 20x20 lub 20x40 mm gwarantuje wymaganą stabilność całej konstrukcji. Z kolei prowadnice liniowe lub stalowe wałki o średnicy od 8 do 12 mm kierują płynnym ruchem osi X, Y oraz Z. Do napędu najczęściej wykorzystuje się sprawdzone silniki NEMA17, które współpracują z paskami zębatymi GT2 lub śrubami trapezowymi T8. Taki układ przesuwa głowicę z precyzją sięgającą 0,1 mm, co ma bezpośrednie przełożenie na dokładność odwzorowania modelu.

Kolejnym ważnym elementem jest ekstruder, którego zadaniem jest wtłaczanie filamentu bezpośrednio do hotendu. W tym miejscu materiał topi się w temperaturze od 190 do 250 stopni Celsjusza, zależnie od wykorzystywanego tworzywa, takiego jak popularne PLA czy PETG. Mózgiem całego układu pozostaje elektronika sterująca, najczęściej oparta na płycie RAMPS 1.4 połączonej z mikrokontrolerem Arduino Mega. Płyta główna na bieżąco przetwarza instrukcje zapisane w formacie G-code, a odpowiedni zasilacz o napięciu 12V lub 24V dostarcza energię do wszystkich podzespołów.

Sama sztywność ramy w ogromnym stopniu decyduje o jakości detali, szczególnie przy wyższych prędkościach pracy głowicy. Wykorzystanie profili o przekroju 20x40 mm skutecznie minimalizuje wibracje w porównaniu do cieńszych wariantów. Prowadnice liniowe typu V-Slot oferują zdecydowanie lepszą sztywność niż standardowe pręty gwintowane, skutecznie redukując luzy mechaniczne. Napęd pasowy oparty na systemie GT2 zapewnia szybki i płynny ruch w płaszczyźnie XY. Wymaga on jednak precyzyjnego napięcia pasków. Zbyt luźne paski powodują niedokładności wymiarowe, podczas gdy zbyt mocno napięte niepotrzebnie obciążają łożyska silników. W przypadku osi pionowej Z zastosowanie śrub trapezowych skutecznie zapobiega samoczynnemu opadaniu głowicy.

Montaż elektroniki, błędy i kalibracja

Etap podłączania przewodów do płyty głównej RAMPS bywa skomplikowany, dlatego warto wcześniej przeanalizować schematy. Kiedy planujesz złożyć całe urządzenie, dobrym pomysłem jest przeczytanie poradnika o tym, jak zbudować drukarkę 3d, aby uniknąć frustrujących pomyłek. Początkujący konstruktorzy bardzo często popełniają błędy w samym okablowaniu układu zasilania. Zwarcia wynikające z pozostawienia nieizolowanych końcówek lub odwrotna polaryzacja silników potrafią w ułamku sekundy spalić delikatne sterowniki krokowe.

Równie problematyczne bywa właściwe osiowanie całej konstrukcji mechanicznej. Niewłaściwa geometria ramy objawia się niesymetrycznym ruchem osi, co zazwyczaj wynika z braku zachowania kątów prostych. Warto regularnie sprawdzać prostopadłość poszczególnych profili przy użyciu precyzyjnej suwmiarki i kątownika. Podczas pierwszego uruchomienia procedury bazowania osi mogą pojawić się problemy z wyłącznikami krańcowymi. Źle zamontowane endstopy często nie zatrzymują głowicy na czas, co prowadzi do kolizji z powierzchnią stołu roboczego.

Odpowiedni dobór materiałów konstrukcyjnych bezpośrednio wpływa na późniejszą awaryjność sprzętu. Tanie wałki liniowe o średnicy 8 mm dość szybko ulegają wycieraniu, co wywołuje niepożądane drgania przenoszone na wydruk. Zastosowanie polimerowych łożysk ślizgowych i lepszych prowadnic liniowych zwiększa żywotność układu mechanicznego nawet o połowę. Jakość głowicy również ma znaczenie przy późniejszym strojeniu parametrów. Użycie sprawdzonego hotendu ułatwia prawidłową kalibrację temperatury PID, minimalizując wahania odczytów podczas topienia filamentu. Budżetowe silniki krokowe mają tendencję do gubienia kroków przy prędkościach powyżej 60 mm/s. Precyzyjna kalibracja parametru kroków na milimetr, która dla pasków GT2 wynosi około 80 kroków, przebiega znacznie sprawniej przy wykorzystaniu markowych komponentów.

Własna konstrukcja a gotowe rozwiązania profesjonalne

Budowa urządzenia pracującego w technologii FDM od podstaw to doskonały projekt edukacyjny. Takie podejście sprawdza się najlepiej, gdy głównym celem jest eksperymentowanie z niestandardowymi rozmiarami pola roboczego lub montaż maszyny w budżecie poniżej 1000 złotych. Wymaga to jednak cierpliwości oraz czasu poświęconego na żmudne testy i eliminowanie drobnych błędów mechanicznych. Warto ograniczyć stopień skomplikowania pierwszego projektu, aby uniknąć zniechęcenia na początkowym etapie uruchamiania elektroniki.

Zupełnie inaczej wygląda sytuacja, gdy priorytetem jest szybkie rozpoczęcie pracy i niezawodność. Dla zastosowań biznesowych znacznie lepszym wyborem jest wykorzystanie usług ekspertów. Prowadzona przez Marcina Zaleskiego firma Strefa Druku 3D zlokalizowana w Kluczborku dysponuje nowoczesnym sprzętem i realizuje prototypy z dużą precyzją. Zlecenie projektów specjalistom to naturalny krok dla przedsiębiorców, którzy potrzebują detali z wymagających materiałów technicznych. Zewnętrzna realizacja zamówień eliminuje potrzebę majsterkowania, oszczędzając jednocześnie dziesiątki godzin na nauce kalibracji sprzętu.
